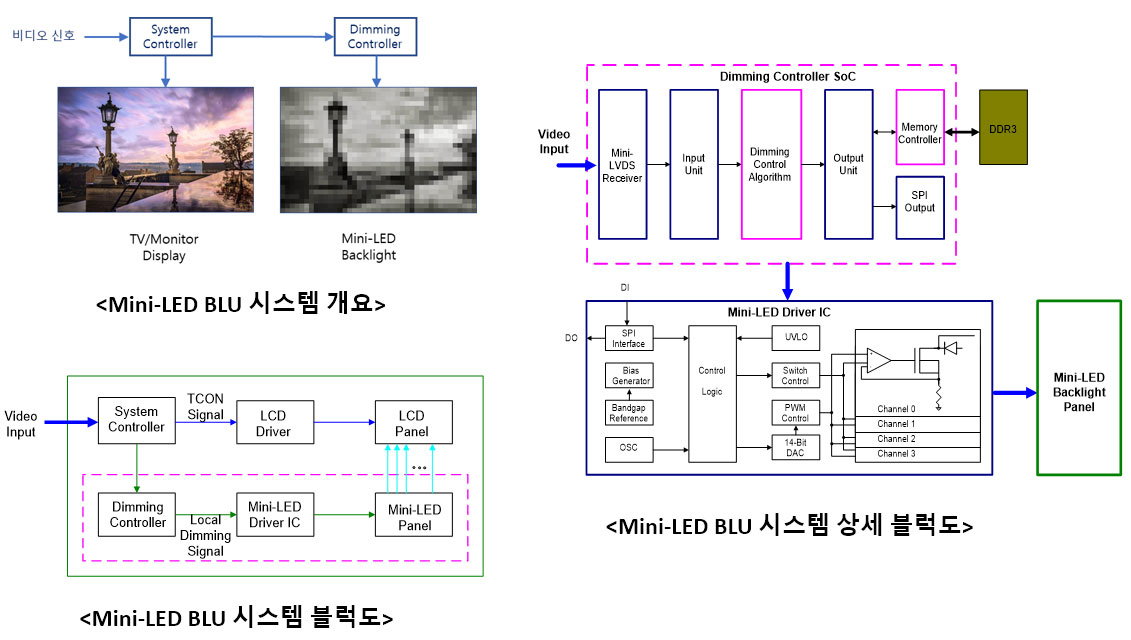

Mini-LED BLU 시스템 개요
Mini-LED 시스템의 차별성
LCD 패널의 BLU(Back Light Unit) Driver I
- 기존 LCD 및 LED TV에 비해서 해상도 및 명암비 등에서 성능이 뛰어남(TV 1대에 500~2,000개 이상 Driver IC 필요)
해외전문가 영입 및 국내 독자적 R&D를 추진, 선진기업과의 GaN 기반의 핵심 부품 및 원천 기술에 대응하는 기술과 인력 확보가 절실함 !!!
| 구 분 | 기존 LCD | Mini LED(BLU) | OLED | Micro LED |
|---|---|---|---|---|
| 광원 | LED | Mini LED | 자발광 | 자발광 |
| LED 크기 | 300um | 100~200um | 미사용 | 100um 미만 |
| Brightness | 3,000 | 100,000 | 1,000 | 100,000 |
| Contrast ratio | 5,000:1 | 1,000,000:1 | 100,000:1 | 1,000,000:1 |
| 전력 효율 | 중 | 중상 | 중 | 상 |
| 수명 | Long | Long | Medium | Long |
| 기술성숙도 | 고 | 중상 | 중상 | 맞음 |
| 비용 | 낮음 | 중간 | 높음 | 매우높음 |

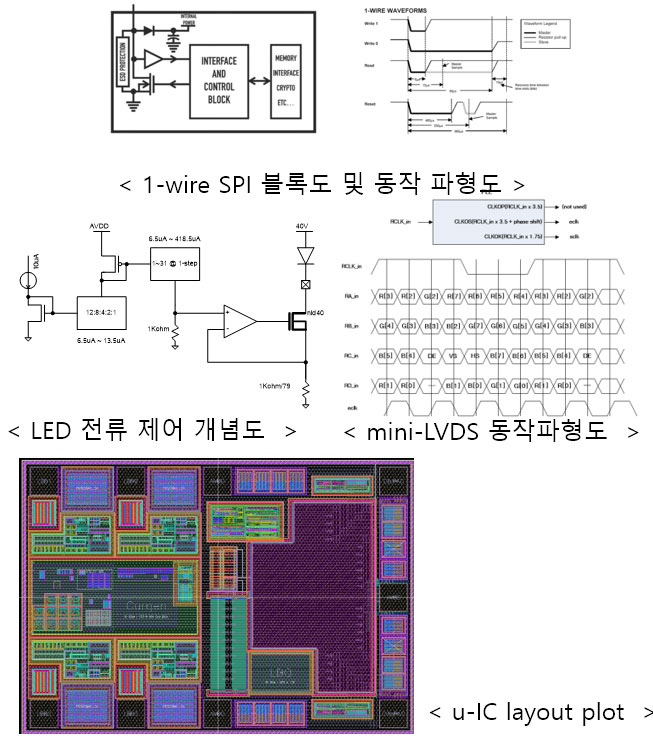

제품 사양
Features
- LED supply voltage range: ~ 24V
- Constant output current: Max 10mA
- 8-channel constant current LED sink driver
- Single line only transmission I/F
- PWM control: Max 12 bits grayscale
- 3.3V CMOS compatible input
Main Applications
- LCD Panel BLU
Die Size Estimation: < 0.7mm2 @ 0.15um BCD Process
- – Digital block: 0.2mm2
- – MOSFET driver: 0.2mm2
- – Analog block: 0.3mm2
